Циклон К, Новосибирск

Циклоны К предназначен для применения в системах пневматического транспорта измельченной древесины с низким содержанием пыли (щепа, дробленка, кора, витая стружка, сырая стружка, сырые опилки). Циклоны типа К нашли широкое применение в деревообрабатывающей промышленности.

Положительными свойствами циклонов типа К является простота конструкции, относительно небольшая высота и сравнительно низкие энергетические затраты (небольшие гидравлические потери).

Основным недостатком этих циклонов является невысокая эффективность при улавливании пылевых частиц.

Коэффициент гидравлического сопротивления циклона, отнесенный к скорости движения воздуха во входном патрубке = 5.

Всесторонние испытания циклонов типа К по определению степени очистки воздуха от пыли не проводились.

В настоящее время нет достаточно достоверных данных о степени очистки воздуха от пыли в циклонах типа К, которые можно было бы использовать при расчете пылевых выбросов в окружающую среду.

По данным испытаний ГПИ Сантехпроект, степень очистки воздуха в циклонах при работе на стружке и опилках составила 98‒99 .

Оптимальный режим работы циклонов типа К находится в интервале скоростей движения воздуха во входном патрубке от 14 до 18 м/с.

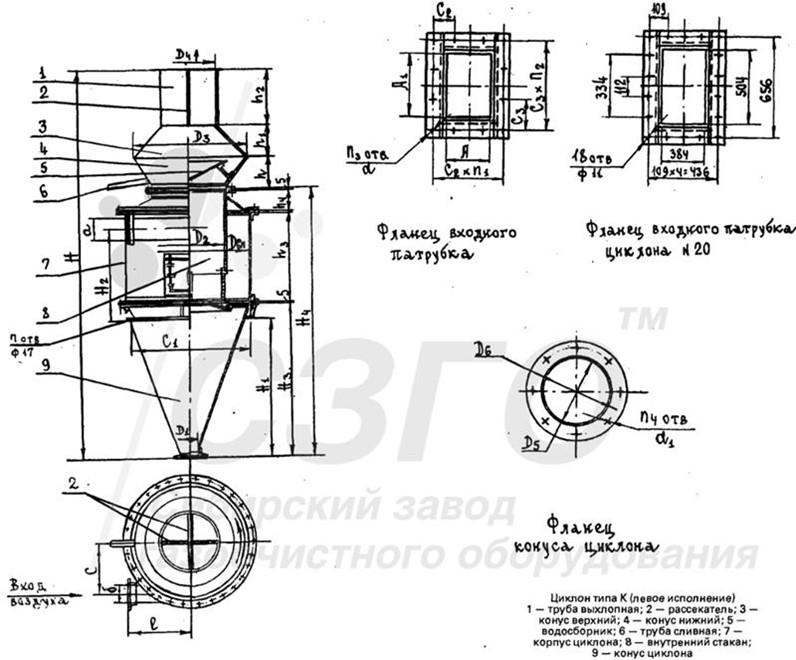

Циклоны типа К устанавливаются на нагнетательных участках систем пневмотранспорта. Циклоны могут быть правого и левого исполнения. Номер циклона обозначается числом, равным диаметру корпуса циклона, выраженному в дециметрах.
