ЭМИС, Санкт-Петербург

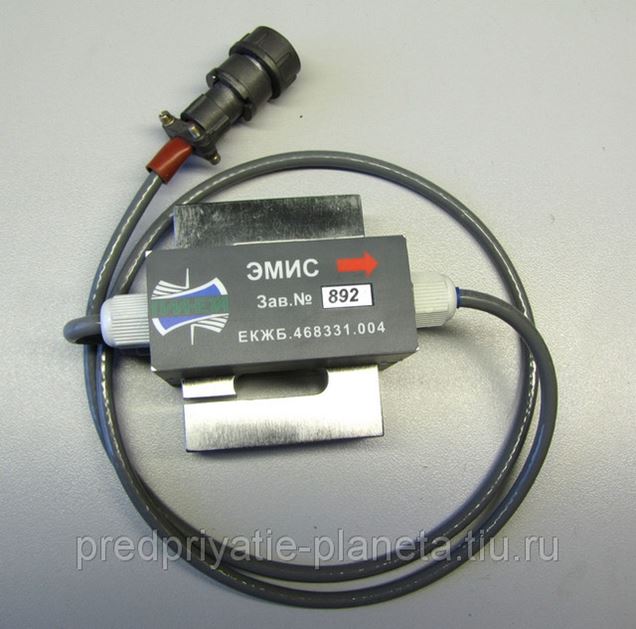

Электронно-механический измеритель силы (ЭМИС) устанавливается в измерители коэффициента сцепления в соответствии действующей на них документацией

ЭМИС ЕКЖБ.468331.004 применяется в качестве измерителя силы. ЭМИС работает автономно сразу после подачи на него питающего напряжения 12 В ± 10 % и выдает цифровую информацию о силе действующей на ЭМИС или выдает цифровую информацию под управлением оборудования пользователя.
ЭМИС устанавливается в измерители коэффициента сцепления в соответствии действующей на них документацией.
В качестве оборудования пользователя могут быть блок БИО-ВПП, компьютер со специальным программным обеспечением и последовательным портом ввода-вывода.
Состав ЭМИС:

1. Измерительный датчик Model 615.
2. Кабель для подсоединения ЭМИС к оборудованию пользователя.
3. Электронный узел в составе:
- Микропроцессор с аналого-цифровым преобразователем, энергонезависимым запоминающим устройством и специальным программным обеспечением.
- Устройство сопряжения с измерительным датчиком Model 615.
- Устройство сопряжения с оборудованием пользователя по интерфейсу.
- Вторичный источник питания.

Метрологические характеристики ЭМИС приведены в таблице 1.

Таблица 1

Наименование метрологической характеристики

Нормированное значение

Рабочий диапазон измерения силы, кгс

0,0 - 100,0

Максимальная суммарная погрешность измерений силы, кгс

± 1

Дискретность отсчёта измеряемой силы, кгс

0,01

Примечания:

1. Максимальная суммарная погрешность – максимальное значение суммарной погрешности по всем уровням нагружений.
2. Градуировка измерительного канала проводится в диапазоне силы (0-100) кгс, что обусловлено:
– высокой точностью и линейностью ЭМИС;
– применением цифрового канала приема-передачи данных;
– критическими эксплуатационными значениями коэффициента сцепления (КС) лежащими в диапазоне 0,2–0,3 ед.КС, что соответствует силе действующей в измерителях коэффициента сцепления менее 100 кгс;
– использование существующей метрологической базы (оборудование нагружения датчиков до 100 кгс).

Значения метрологических характеристик, приведённые в таблице 1, действительны при нахождении технических параметров ЭМИС, в пределах, указанных в таблице 2.

Таблица 2

Наименование технического параметра

Нормированное значение

Питающее напряжение ЭМИС от внешнего

источника питания, В

12 (± 10 %)

Характеристики ЭМИСА

• — Рабочий диапазон измерения силы, кгс: 0,0 - 100,0
• — Максимальная суммарная погрешность измерений силы, кгс: ± 1
• — Дискретность отсчёта измеряемой силы, кгс: 0,01
