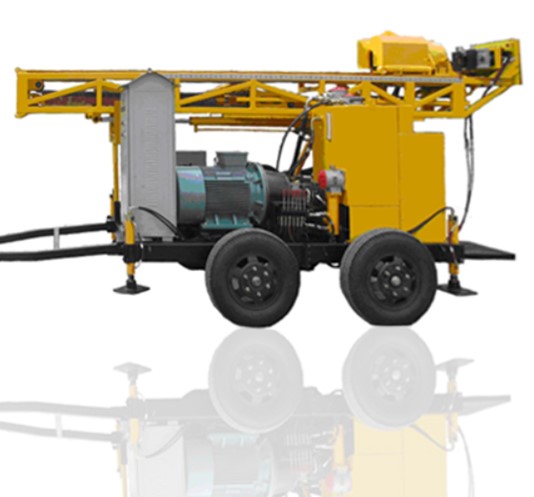

Буровая установка модели Cortech CSD1300D, Москва

Буровая установка модели Cortech CSD1300D специально спроектирована для выполнения работ по бурению и отбору керна из месторождений твердых полезных ископаемых, применяется для алмазного бурения с канатным отбором керна и многих других методов буровой разведки. Ведущий механизм включает в себя прицепную базу (раму), электродвигатель; гидравлическую систему, систему управления, буровую вышку, ведущую лебедку, вспомогательную лебедку, динамическую головку-бур, система подачи динамической головки, а также прижим входного отверстия скважины. Все узлы буровой установки модели Cortech CSD1300Dработают от гидропривода, установка имеет высокую точность контроля рабочего процесса, удобна, легко передвигается, больше увеличивают по сравнению с традиционной установкой колонкового бурения эффективность и безопасность для выполнения работ по бурению и отбору керна.

Основные особенности буровой установки модели Cortech CSD1300D

Основные технические параметры:

Буроваяспособность (справка)
Внешнийдиаметрбуровойштанги, мм
Глубинабурения, м
BQ
1,300
NQ
1,000
HQ
700
PQ
400
Габаритныеразмерыбуровойустановки
высота
2000 мм
длина
4700 мм
ширина
2100 мм
Энергосистема
Модель
эл.двигатель«Сименс» Y2-250M-4,
Номинальноерабочеенапряжение
380 В
Эл.частота
50 Гц
Классзащиты
IP54
Классизоляции
F
COSφ
0.86
Мощность
55 кВт @ 1480 об/мин
ЭнергосистемаⅡ
Модель
Эл.двигатель«Сименс» Y2-180M-4
Номинальноерабочеенапряжение
380 В
Эл.частота
50 Гц
Классзащиты
IP54
Классизоляции
F
COSφ
0.86
мощность
18.5кВт @ 1470 об/мин
Гидравлическаясистема
Номинальноерабочеедавление
22 МПа
Способ охлаждения
воздушное
Динамическаяголовка
Типпривода
Гидравлический
Максимальныйкрутящиймомент
506-4,257 Н*м
Макс.диаметрсквозногоотверстиядинамич. головки
117 мм
коробкапередач
4-хступенчатаяручная
Интервалыскоростивращения:
Перваяпередача 138 － 190 об/мин
Втораяпередача 277 － 378 об/мин
Третьяпередача 495 － 675 об/мин
Четвертаяпередача 866 － 1200 об/мин
Главнаялебёдка (производстваСША)
Типпривода
Гидравлический
Подъёмнаясила
5500 кг (всостоянииполнойразмоткитроса)
Скоростьподъёма
51 м/мин (всостоянииполнойразмоткитроса)
Стальнойтрос
16 мм.
Длинатроса
30 м.
Лебедкаканатногоизвлечениякерна
Типпривода
Гидравлический
Подъемнаясила
1100 кг (всостоянииполнойразмоткитроса)
Скоростьподъёма
110 м/мин (всостоянииполнойразмоткитроса)
Стальнойтрос
5 мм
Длинатроса
1000 м
Мачта
Мачтаскользящеготипа
Состоитиздвухчастей - верхнейинижнеймачты (среднюючастьможнодемонтироватьдляудобстватранспортировки)
Общаядлинамачты
9 м
Способподъемаиспуска
гидроприводной
Максимальныйуголнаклонабурения
45 градусов
Подающееусилие
5,000 кг
Вытягивающееусилие
12,000 кг
Расстояниеподачи
3,500 мм
Расстояниескольжениямачты
1,100 мм
Патрондинамическойголовки
Стартстопного (контактно-разрывного) типа
гидравлическийпатронобычнозакрытоготипа, прижиманиеспомощьюпружины, разжиманиеспомощьюгидравлики
Макс.диаметрсквозногоотверстиядинамич.головки
117 мм
Грязевойнасос
Модель
BW160/10
Макс.производительность
160 л/мин
Макс.давление
10 MPA
Общийвесбуровогоустановки
6,500 кг
