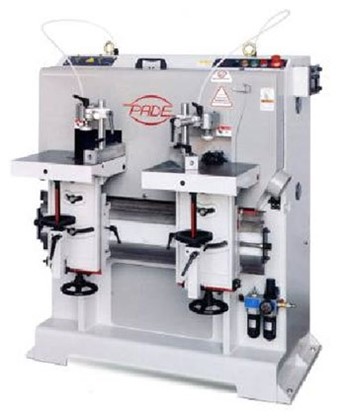

Полуавтоматический шипорезный станок для двустороннего фрезерования круглых шипов Pade TF, Новосибирск

Станок фрезерует как горизонтальный так и вертикальный овальный шип с фасками и подрезкой в основании на прямой или криволинейной детали (как правило, царги стульев, столов, каркасы мебели и т.п.). Два неподвижных рабочих стола независимо регулируются по высоте и наклону. Фреза ведет обработку поочередно на каждом столе, позволяя оператору устанавливать деталь на один стол пока на другом идет обработка. Таким образом, уменьшаются потери рабочего времени и соответственно, увеличивается производительность. Скорость фрезерования шипа регулируемая и выбирается оператором в зависимости от обрабатываемого материала и размеров шипа. Все операции станка контролируются PLC, который, кроме того выполняет автодиагностику всех электронных компонентов станка и можно сразу определить по индикации на PLC какой элемент неисправен. Кроме этого на станке реализован режим антискольного цикла во избежание сколов на шипе в конце цикла фрезерования. Стандартно станок укомплектован с механическими счетчиками для быстрой переналадки и установки толщины и высоты шипа. Длина шипа регулируется на фрезе.

Преимущества:

• все настройки осуществляются легко и быстро при помощи одного ключа
• за счет маятниковой работы столов до минимума снижено время простоя станка
• точные, в долгосрочной эксплуатации станка, настройка шипа и перемещение стола достигаются за счет 2-х мощных горизонтальных пневмоцилиндров и перемещению по вертикальной направляющей, сделанной в виде ласточкиного хвоста
• оператор может, в зависимости от типа древесины, угла расположения, текстуры и сложности шипа легко регулировать скорость нарезания шипа
• станок управляется при помощи электронной карты (P/C), позволяющий легко определить неисправность при ее возникновении
• станина отлита из серого чугуна с последующей прецизионной обработкой
• два рабочих стола, также из чугуна, идеально отшлифованы и выставлены для максимально точного нарезания шипа
• рабочие столы двигаются по плоским направляющим, изготовленых из специального антифрикционного материала
• рабочие столы независимо друг от друга легко настраиваются по высоте и по углу поворота
• рабочие столы попеременно подводятся к обрабатывающему шпинделю, позволяя оператору за один цикл работы менять деталь на другом столе
• по 2 мощных горизонтальных цилиндра перемещения столов
• легко перенастраиваемая на любой размер шипа комбинированная фреза со сменными режущими пластинками, с антискольными подрезателями — в базовой комплектации станка

Технические характеристики

Модель

Макс. длина шипа, мм

100+2R

Макс. толщина шипа, мм

30

Макс. высота шипа, мм

50

Вертикальная регулировка стола, мм

100

Поперечная регулировка стола, мм

50

Фронтальный наклон

+5°/-20°

Радиальный наклон

0°/+15°

Регулировка упора

0°/+45°

Двигатель шпинделя, кВт

3,7

Двигатель суппорта, кВт

0,4

Масса станка, кг

750
