Комплектные трансформаторные подстанции КТП, Москва

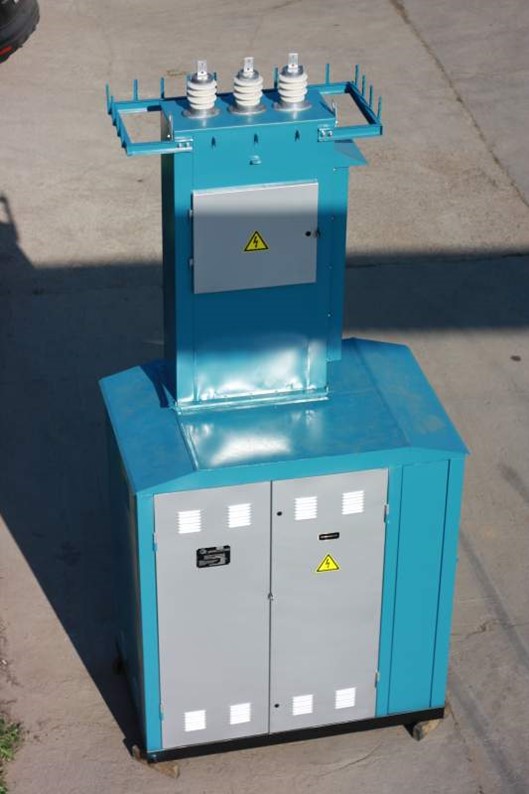

Киосковые - КТП/Т (тупиковые), мощностью 100,160,250,400,630,1000 кВА, напряжением ВН 6 или 10 кВ, напряжением НН 0,4 кВ, предназначены для приема, преобразования, распределения и учета электрической энергии трехфазного переменного тока, частотой 50 Гц в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения.
КТП предназначены для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов.
КТП подключается к ЛЭП посредством разъединителя РЛНДз-10/400 с приводом (для КТП с воздушными вводами), который поставляется комплектно с подстанцией и устанавливается на ближайшей опоре. Возможна установка дополнительно камер КСО 304 для КТП с воздушными вводами. Для подстанций мощностью до 250 кВА на вводе ВН устанавливается РВЗ, мощностью от 400 кВА на вводе ВН устанавливается ВНА.
Подстанции обеспечивают активный или активно-реактивный учет электроэнергии. По требованию заказчика возможна установка счетчиков любой модификации.
В КТП имеется внутреннее освещение и фидер уличного освещения, который включается автоматически по сигналу встроенного фотореле. По требованию заказчика возможно исполнение КТП без фидера уличного освещения.
КТП имеет электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала.
Тупиковая КТП предназначена для работы в следующих условиях:
на открытом воздухе при температуре окружающей среды от минус 40 до плюс 40°С ;
высота установки над уровнем моря - 1000м, не более;
тип атмосферы (промышленная) по ГОСТ 15150-69;
окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, cнижающих параметры КТП.
В КТП предусмотрены следующие виды защит:
от междуфазных коротких замыканий;
от атмосферных перенапряжений;
от перегрузки и коротких замыканий линий 0,4кВ;
от коротких замыканий цепей освещения;
газовая защита трансформатора.
На стороне НН установлены: вводной рубильник и автоматические выключатели отходящих линий.

КТП/Т- Х/Х/0.4-У1
К комплектная
Т трансформаторная
П подстанция
Т тупиковая
X номинальная мощность трансформатора, кВА
X номинальное высшее напряжение (6 или 10 кВ)
0,4 номинальное низшее напряжение, кВ
У1 климатическое исполнение

Характеристики комплектных трансформаторных подстанций КТП

• — Страна производитель:: Россия
